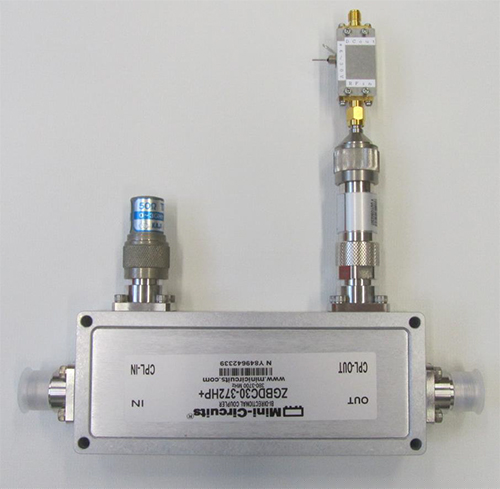

パワーモニター Power Monitor
PM-2450200-01
特徴
- 同軸線路の入射電力または反射電力のいづれかをモニターし、DC変換して出力する。
- マイクロ波発振器に反射電力モニター出力がない場合、マイクロ波発振器とオートチューナの間に本機を設置し、反射電力のDC変換信号をオートチューナに入力して使用。
- モニターした入射または反射電力表示用のメータ（PM-2450200-02）は特注対応
- 広いRF周波数に対応可能
- 寸法：W200 mm × H200 mm × D40 mm
使用したオートチューナ設置回路
| |
パラメータ |
数値 |
| Directional coupler |
Coupling |
30 dB |
| Directivity |
15 dB min |
| Max Power |
250 W |
| Connector |
N-type Jack |
| Frequency range |
380 MHz - 3700 MHz |
| Attenuator |
Attenuation |
15 dB |
| connectors |
N-type |
| Power monitor |
DC in |
+6 V - +30V |
| Max RF input |
15 dBm |
| DC out |
0 - +5V |
| RF connector |
SMA Plug |
| DC out connector |
SMA Jack |
詳細情報については以下よりお問い合わせください。
| 品番 |
品名 |
お問い合わせ |
| PM-2450200-01 |
パワーモニター |
|
