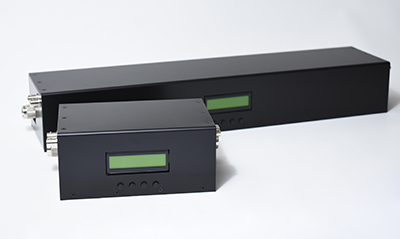

オートチューナ Auto-tuner
自動整合器
特徴
- 負荷からの反射電力をモニターしながら、スラグをステッピングモータにより駆動し、内蔵プログラムにより予め設定された反射電力値にする。
- 10個のメモリーが装備されていて、整合時のスラグ位置を記憶させ、次回はその位置からチューニングを開始できる。チューニング時間を短縮できる。
- シーケンサを使えば省力省人化が可能。

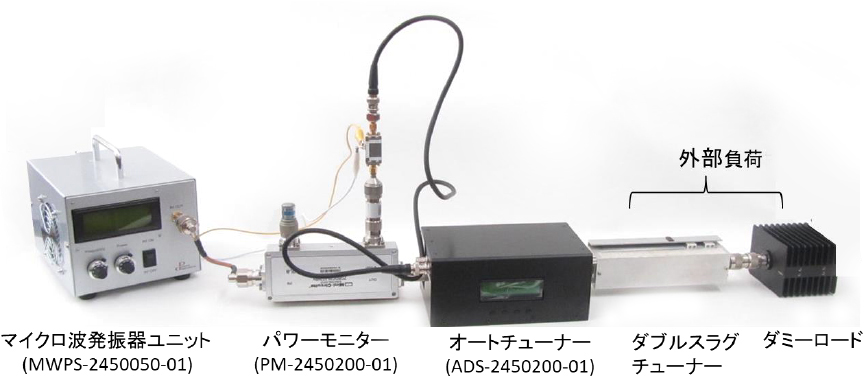

- マイクロ波発振器に装備されている反射電力モニターを使用する。マイクロ波発振器に反射電力モニターが装備されていない場合は、方向性結合器と検波器により構成されるパワーモニターを用意する必要がある。（当社で提供可能）
| ADS-2450200-01 | ADS-915200-01 | |
|---|---|---|
| 最大RF電力 | 200 W | |
| チューニング可能なRF周波数 | 2450 +/- 50 MHz | 915 +/- 50 MHz |
| 最大定在波比 | 15 | |
| 最大挿入損失 | 0.3 dB | |
| 反射電力モニター用検波電圧 | 0～5 V | |
| 反射電力モニターコネクタ | BNC | |
| 入出力電力コネクタ | N型 | |
| サイズ（幅×奥行×高さ）※含突起部 | 200×114×80 mm | 555×116×80 mm |
